Defekte Anschlussdose PV-Modul Isofoton I 110 abgebrannt

Neben der Qualität aller verwendeten Materialien ist die fehlerfreie und fachgerechte Montage äusserst wichtig.


Unsere erste Anlage ist mittlerweile über 16 Jahre alt und wir haben damit schon so einige Ausfälle erleben dürfen.


Einige Schwachstellen wurden bei den aktuellen Anlagen weitestgehend eliminiert, eine hunderprozentige Sicherheit gibt es allerdings nie.


Die Kaufentscheidung für unsere Anlage haben wir nie bereut. So kann jeder seinen Betrag zur Energiewende beitragen. Insbesondere mit Eigenverbrauchsanlagen funktioniert das besonders gut.


Sehen Sie im Folgenden Details zu den aufgetretenen Problemen:

Ausfall unserer Photovoltaikanlagen

Eine Photovoltaikanlage soll mindestens 20 Jahre ohne Störungen funktionieren.


Sehen Sie Bilder und Hintergrundinformationen warum PV-Anlagen ausfallen können.

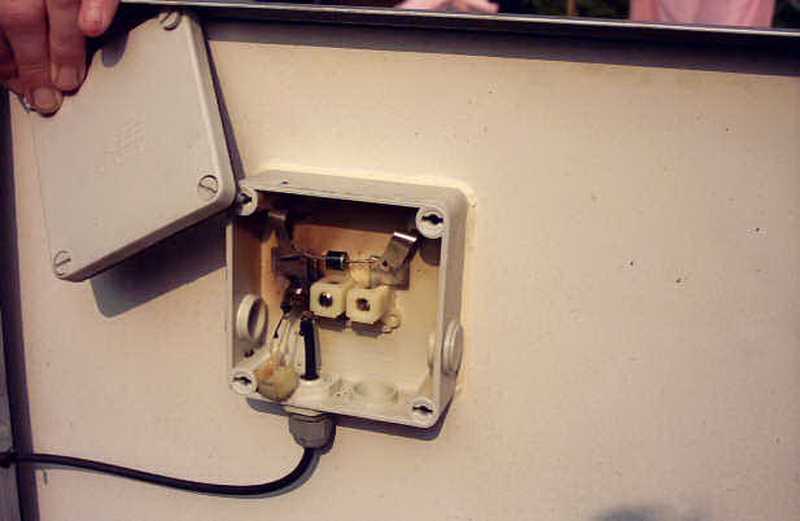

Was ist mit dem Anschluss?

Die Modulunterseite ist genau zu untersuchen.

Jetzt ist Basteln angesagt

Vorsichtig schleifen und löten wir.

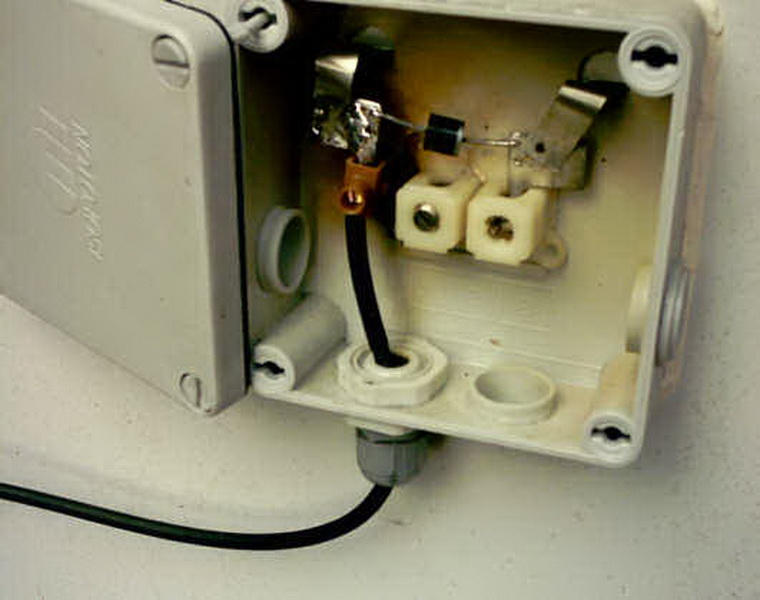

Repariert

Mit Ersatzteilen des Lieferanten konnten wir den Anschluss wiederherstellen.

Wieder montiert

Die Anlage funktioniert wieder!

Defekte Anschlussdose am PV-Modul Isofoton I 110 - Wie finde man die defekte Anschlussdose? Abgebrannte - defekte Anschlussdose am PV-Modul Isofoton I 110 - Der Kontakt ist durch Feuchtigkeit wegoxidiert Abgebrannte - defekte Anschlussdose am PV-Modul Isofoton I 110 - Der Kontakt wurde selbst nachgelötet  PV-Anlage Isofoton I 110 nach Moduldefekt repariert  PV-Modul Isofoton I 110 defekt finden

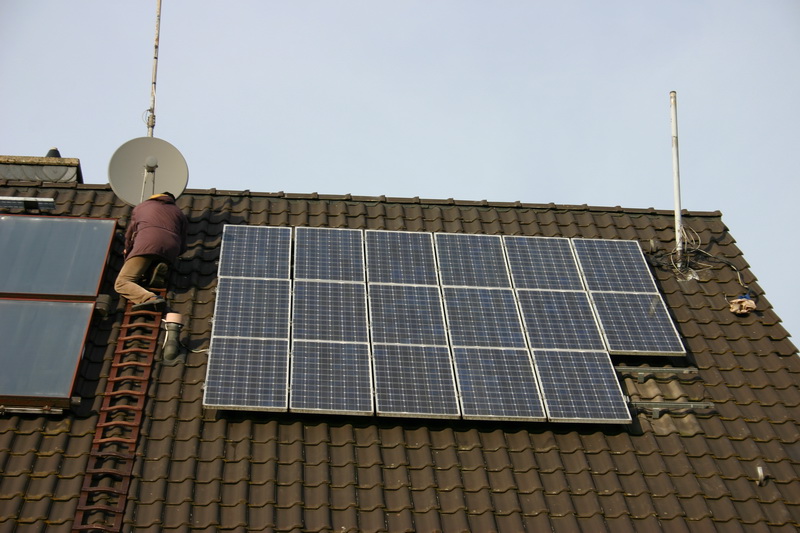

Modul finden

Eine undichte Anschlussdose als Ursache? Nichts geht mehr.

Abgebrannte - defekte Anschlussdose am PV-Modul Isofoton I 110 - Module inspizieren Abgebrannte - defekte Anschlussdose am PV-Modul Isofoton I 110 - Das Offnen der Anschlussdose Abgebrannte - defekte Anschlussdose am PV-Modul Isofoton I 110 - Spannungsmessung an einem Modul

Lokalisiert

Dringt Wasser ein erhöht sich der Widerstand durch Korrosion.

Wasser läuft aus

Die komplette Dose stand unter Wasser.


Messen

Ob hier noch etwas zu retten ist?

Dieser Defekt im zehnten Betriebsjahr der Anlage ließ sich noch reparieren, da die Lötfahne zum Glück noch nicht vollständig von Korrosion zerstört war.


Bei den Isofoton-Modulen ist die Anschlussdose nur auf die Modulunterseite geklebt. Entweder lassen die Verklebung oder die PG-Verschraubung Wasser durch. Danach ist es nur noch eine Frage der Zeit, bis die Korrosion beginnt und die Lötfahne zerstört wird.  Dann ist der Stromkreis unterbrochen und die Anlage produziert keine Energie mehr.



Ausfall unserer Isofoton Anlage  2009 - Ursache Anschlussdose undicht

Der erste Defekt an der Isofoton Anlage im Jahr 2009 (Laufzeitjahr 10) führte zum kompletten Anlagenausfall


Sparsames Haus - Optimiert zur Nutzung regenerativer EnergienDefekte Anschlussdose PV-Modul Isofoton I 110 aboxidiert

Ausfall unserer Isofoton Anlage  2010 - Ursache Wechselrichter defekt

Die Sunny Webbox meldete plötzlich morgens einen EEPROM-Fehler(Laufzeitjahr 11 der Anlage).


Fehlerprotokoll der Webbox als PDF (392 kb)



Der Wechselrichter ist ausgefallen und zeigt am Gerät mit der gelben Leuchtdiode eine Störung an. Energie wird nicht nicht mehr produziert


Der Versuch die Anlage spannungslos zu schalten hatte keinen Erfolg.


Also blieb nur ein kurzer Anruf bei SMA.


Vorab: Der perfkter Service von SMA zeigte sich folgendermaßen:




Nach einer kurzen Schilderung der vorliegenden Störung und ein Abgleich der Seriennummern wurde ich mit einer weiteren Fachabteilung verbunden. Der Mitarbeiter von SMA meldete sich an der Webbox an und analysierte den Wechselrichter - Ergebnis: Elektronikdefekt.


Also ein Austausch des Gerätes. Bei SMA funktioniert das folgendermaßen:


Per E-Mail wird eine Kostenübernehmeerklärung von Pauschal € 300,- + Versand und MwSt zugesendet. Diese wird unterschrieben zurückgesendet und am nächsten Werktag kommt ein Paketdienst mit einem Austauschgerät.


Selbst die Modemschnittstelle war im Austauschgerät schon vorhanden.


Der Wechselrichter war recht schnell getauscht. Machen Sie sich selbst ein Bild


Am nächsten Tag bei etwas Sonne schnell die Wechselrichtererkennung der Webbox neu initialisiert und schon läuft wieder alles.


Der defekte Sunnyboy wurde dann zwei Tage später durch den Paketdienst auch wieder abgeholt.


Fazit: SMA hat wirklich eine kompetente Holine und eine perfekten Service.


Die gesamte Wechselrichterausfallzeit war jetzt knapp 5 Tage. Ohne das Wochenende und meiner recht späten Meldung Freitags führte zu etwas Verzug.


Ein Tausch innerhalb von zwei Werktagen wäre möglich gewesen.

Abgebrannte - defekte Anschlussdose am PV-Modul Isofoton I 110 - Den Modulausfall in der Anschlussdose gefunden

Abgebrannte Anschlussdose

Eine undichte Anschlussdose ist die  Ursache.

Abgebrannte - defekte Anschlussdose am PV-Modul Isofoton I 110 - das Schadensbild - Diese Dose musste getauscht werden Reparierte Anschlussdose PV-Modul Isofoton I 110 Messungen am PV-Modul Isofoton I 110

Feuchtigkeit

Dringt Wasser in die Dose ein, erhöht sich  der Widerstand durch Korrosion.

Reparierte Anschlussdose

Ein guter Lieferant bietet Ersatzteile an.

Defekt lokalisieren

Hierzu benötigt man eine spezielle Technik.

Abgebrannte - defekte Anschlussdose am PV-Modul Isofoton I 110 - Das defekte Mudul in einem String zu finden ist schwierig

Defektes Isofoton-Modul

Das Finden ist immer das Schwierigste!

Defektes PV-Modul Isofoton I 110 gefunden Abgebrannte - defekte Anschlussdose am PV-Modul Isofoton I 110 - Das defekte Modul aus dem Boden - Hier ist eine Reparatur einfacher Defekte Anschlussdose PV-Modul Isofoton I 110 aus Modulfeld abgebaut

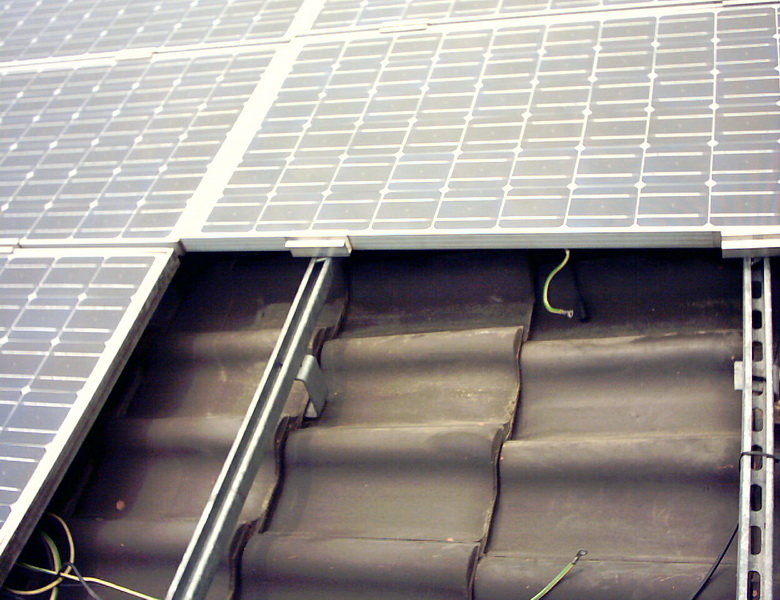

Modul gefunden

Und natürlich war es das letzte Modul, das wir prüften.

Auf dem Boden geht es besser

Zur Reparatur haben wir das Modul demontiert.

Wieder aufs Dach

Und die Anlage  wieder montieren.

Ausfall unserer Isofoton Anlage  2003 - Ursache Anschlussdose undicht

Bilder vom Wechselrichtertausch in einer Fotogalerie

Ausfall unserer Isofoton Anlage  2015 - Ursache ist ein erneuter Defekt am SMA Wechselrichter

Nach 6825 kWh Einspeisung wieder ein defekter SunnyBoy SWR 1500. Diesmal lautet die Fehlermeldung „Fehler/Relaisfehler“


Es erfolgt keine Einspeisung mehr. Die gelbe StörungsLED leuchtet.


Ist das ein geplanter Ausfall? Diese Idee  könnte einem kommen, insbesondere wenn diese Geräte durch den Hersteller nicht mehr repariert werden.


Keine Reparatur von SWR Sunnboy

Wechselrichtern durch den Hersteller


Defekte Wechselrichter wurden früher bei SMA gegen eine überschaubare Pauschale unkompliziert getauscht.


Doch seit ca. zwei Jahren wird die  Modellreihe Sunnyboy SWR ohne eine Garantieverlängerung nicht mehr getauscht oder repariert.


Als freundliches Angebot unterbreitet SMA für netto € 600,- ein Angebot über einen aktuellen neuen Wechselrichter, allerdings ohne passende Kommunikationsschnittstelle.


Für mich ist diese Vorgehensweise unverständlich. Warum soll ein neuer Wechselrichter her, wenn

  1. SMA scheinbar die Lebensdauer einzelner Bauteile begrenzt
  2. die Reparatur für ca. 1/3 des Neupreises eines neuen Wechselrichters in überschaubarer Zeit möglich ist.

Ausfall unserer Isofoton Anlage  2015 - Ursache ist ein erneuter Defekt am SMA Wechselrichter

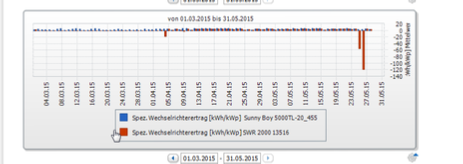

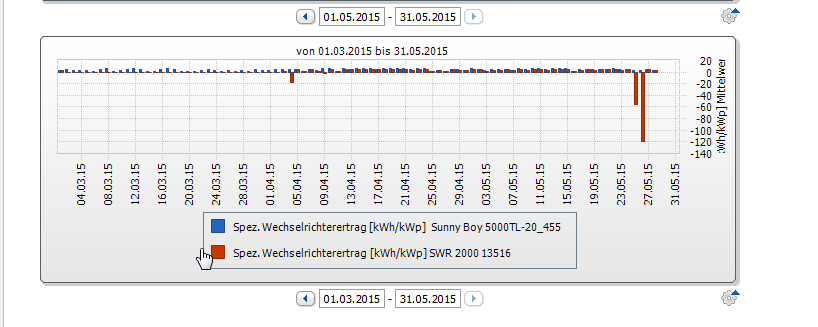

Alzheimer am älteren  SMA SWR Wechselrichter 2015 entdeckt - Ursache ist wahrscheinlich ein defekter Speicherbaustein.

Auch ein Wechselrichter kann Alzheimer bekommen. Die gespeicherten Informationen wie z.B. Die Ertragssumme gehen nach einer unbestimmten Zeit verloren. Insbesondere bei einer vollständigen Dokumentation im Sunnyportal fällt dieser Effekt unangenehm auf und verfälscht durch Negativwerte die Statistik.


Da SMA diesen Wechselrichtertyp nicht mehr repariert hilft nur ein Betrieb ohne Portalanschluss.

SMA Sunnyboy 1500/2000 Typ SWR - Abschaltung der Einspeisung  - Darstellung durch die Webbox

Ertragsausfall

Ausfall unter Spitzenlast

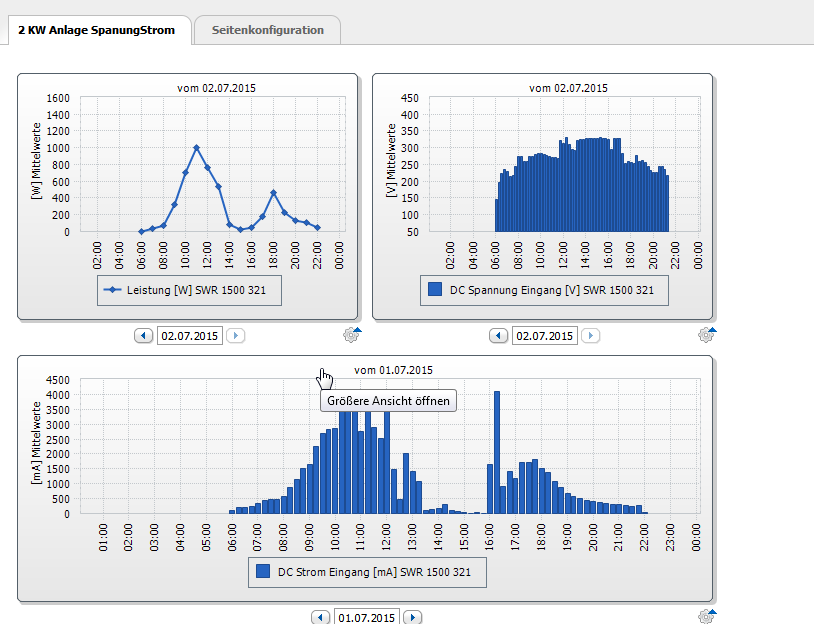

SMA Sunnyboy 1500/2000 Typ SWR - Abschaltung nach Überhitzung - Grafische Darstellungen dieses Effektes

Lüfter montiert

Das gerät war sehr warm. Ob ein Lüfter hilft?

SMA Wechselrichter SWR 1500 / 2000 - Verliert seine Speicherinformationen - Alzheimer am Wechselrichter nach ca. 15 Jahren

Ausfall am SMA SWR Wechselrichter 2015 entdeckt - die Ursache ist noch nicht geklärt

Die Abschaltung am Wechselrichter tritt sporadisch auf.  Da der Fehler trotz guter Log-Dateien aus der WEBBOX nicht klar zuzuordnen ist, wird der Wechselrichter SWR 1500 gegen einen neuen Sunnyboy 1600 TL -10 getauscht. Der Gerätewechsel im Portal funktionierte mit dem Assistenten sehr unkompliziert. Alle Daten wurden übernommen

Der SMA Sunnyboy 1600 meldet Fehler: Netzspannung UAC-Bfr

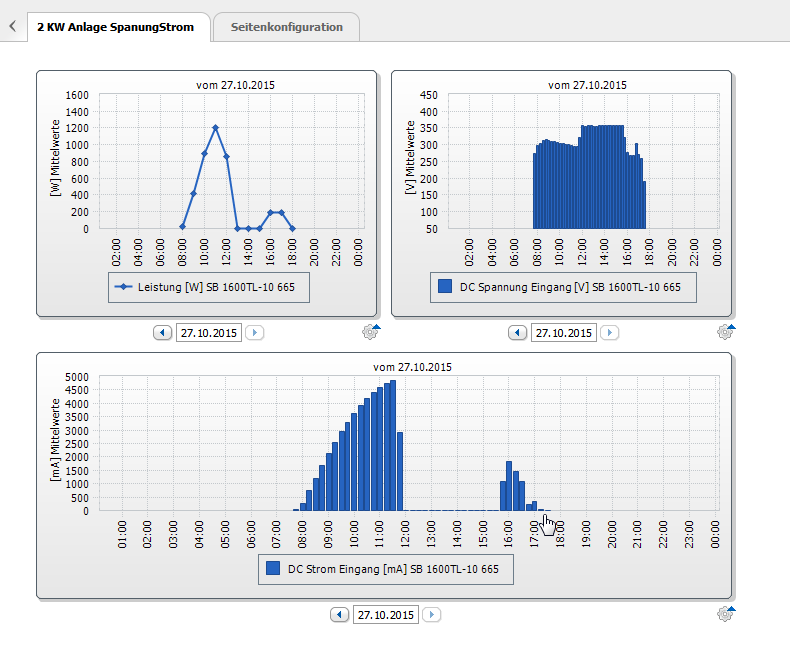

Der Ausfall

Mittags, wenn der Strom Spitzenwerte erreichte, kam es zum Ausfall

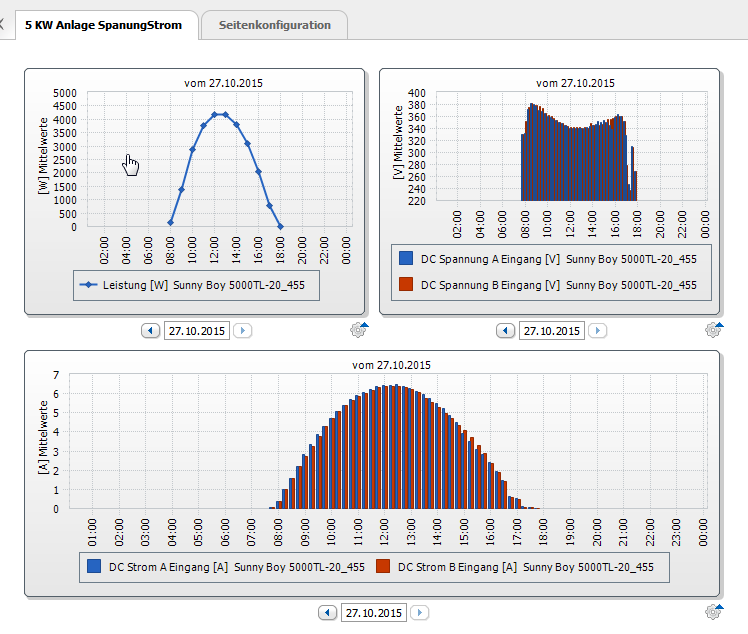

Vergleichskurve eines anderen Wechselrichters Informationen von der Verbrauchseite durch den SMA Home Manager

Ein richtiger Tagesverlauf :

So soll die Kurve eigentlich aussehen.

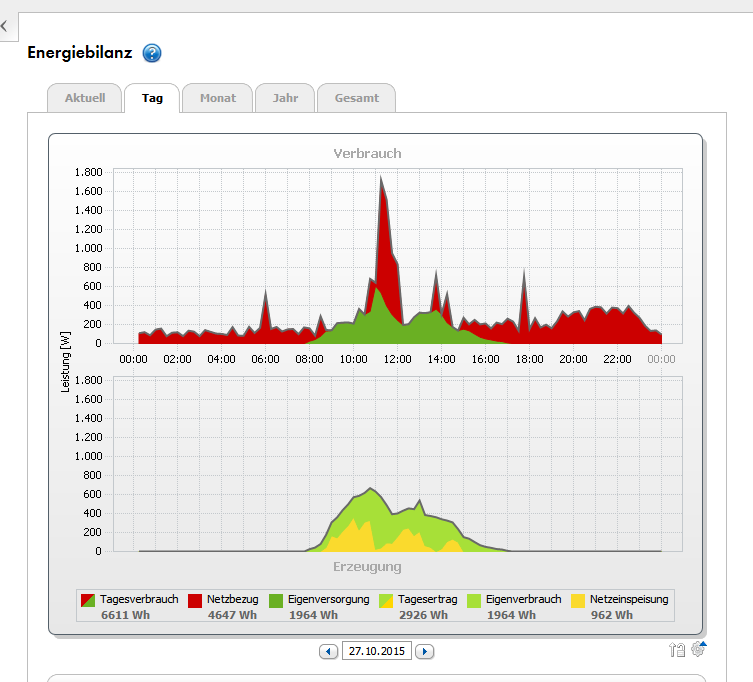

Im Vergleich zum Verbrauch

Der HomeManager zeit die Verbrauchsseite

Wechselrichteraustausch im SMA Sunnyportal - Hier SWR gegen Sunnyboy 1600 ersetzen

Wechselrichter-tausch im Portal

Auffällig war bei diesem Fehler die Uhrzeit. Als der Energiebedarf im Haus am größten war, schaltete der Wechselrichter plötzlich ab.


Der alte SWR Wechselrichter reagierte genauso, gab allerdings keine eigene Fehlermeldung aus.


Damit musste die Ursache an anderer Stelle liegen.


In Verdacht geriet der Kabelanschluss. Verwendung findet ein 4x4mm² Kabel. Diese Leitungsadern sind sehr starr. Seit der Wechselrichterreparatur des SWR wurde der Anschluss von einer Direktverkabelung bis an die Hauptanschlussklemme im Wechselrichter auf die von SMA vorgesehene Hischmann Steckerverbindung an der Geräteunterseite geändert.


Dieser Stecker ist für größere Kabelquerschnitte nicht geeignet und machte Kontaktprobleme. Nach einer Neuverkabelung funktioniert wieder alles einwandfrei.
